110kV 케이블 실내 종단 소개
110kV 케이블 실내 종단은 고전압 송전 시스템의 중요한 구성 요소입니다.. 변전소 내부에 설치된 전기 장비에 고전압 XLPE 전원 케이블을 연결합니다., 변압기실, 또는 밀폐된 전기 시설. 프로젝트 디자인에 따라, 종단은 가스 절연 개폐 장치에 연결될 수 있습니다. (GIS), 공기 절연 개폐 장치 (AIS), 전력 변압기, 또는 다른 호환 가능한 고전압 장치.
도시 전력망이 확장되고 지하 송전 시스템이 점점 보편화됨에 따라, 110kV 실내 케이블 종단은 안정적인 전력 전송에 중요한 역할을 합니다.. 기존 옥외설치에 비해, 실내 케이블 연결은 밀폐된 전기 시설에 통합될 수 있습니다., 공간 활용도를 향상시키고 장비가 환경 조건에 직접 노출되지 않도록 보호합니다..
하지만, 모든 110kV 실내 케이블 종단이 동일한 구조를 갖는 것은 아닙니다.. 일부는 플러그인 인터페이스를 사용합니다., 다른 제품은 부싱 유형 연결 또는 특정 전기 인클로저용으로 설계된 특수 종단 어셈블리를 사용합니다.. 절연 재료에는 실리콘 고무가 포함될 수 있습니다., 에폭시 수지, 도자기, 또는 기타 자격을 갖춘 재료, 응용 프로그램에 따라.
새 변전소를 위한 110kV 케이블 종단을 선택할 때 이러한 차이점을 이해하는 것이 필수적입니다., 지하 발전 프로젝트, 또는 기존 고전압 설비.

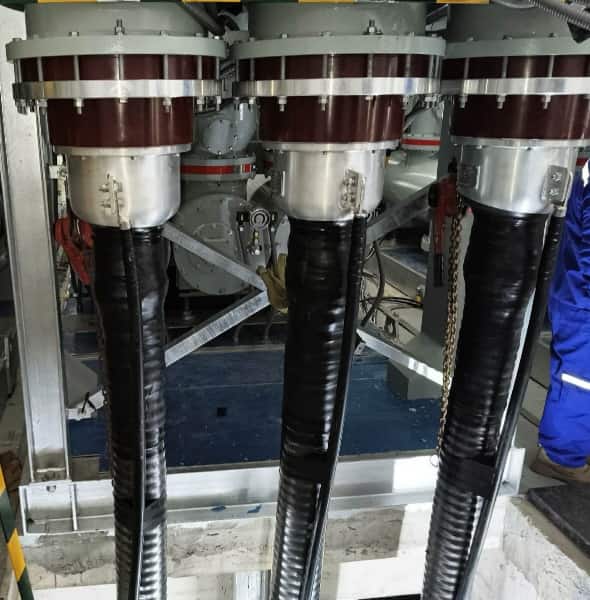

110kV 실내 케이블 종단이란 무엇입니까??
110kV 실내 케이블 종단은 필요한 절연 성능을 유지하면서 고전압 케이블의 도체를 전기 장비에 연결하도록 설계되었습니다..
일반적인 XLPE 케이블 시스템에서, 도체는 가교 폴리에틸렌 절연체로 둘러싸여 있습니다., 그 다음에는 반도체 층이 있습니다., 금속 스크린, 및 외피. 케이블 끝에서, 제어된 전기 연결을 설정하려면 절연체와 금속 스크린을 주의 깊게 준비해야 합니다..
종료는 몇 가지 필수 기능을 수행합니다..
첫 번째, 케이블 절연체 끝 주변의 전기장을 제어합니다.. 효과적인 스트레스 조절 없이, 금속 스크린 끝 부분 근처에서 과도한 전기적 스트레스가 발생할 수 있습니다., 부분방전 및 절연불량 위험 증가.
두번째, 전원이 공급된 도체와 접지된 구성 요소 사이에 절연을 제공합니다.. 절연 구조는 지정된 작동 전압과 필수 전기 테스트 수준을 견뎌야 합니다..
제삼, 종단은 수신 장비에 대한 안정적인 도체 연결을 제공합니다.. 또한 설치의 기계적 요구 사항을 수용하고 장비 인터페이스와의 호환성을 유지해야 합니다..
이러한 이유로, 케이블 치수에 따라 110kV 케이블 종단을 선택해야 합니다., 장비 설계, 정격 전압, 전압만 사용하기보다는 프로젝트 사양과.
110kV 케이블 실내 종단의 주요 유형
실내 케이블 종단은 연결된 장비에 따라 분류될 수 있습니다., 단열 배열, 및 기계적 인터페이스. 단일 종료가 둘 이상의 범주에 속할 수 있으므로 이러한 분류는 중복됩니다..

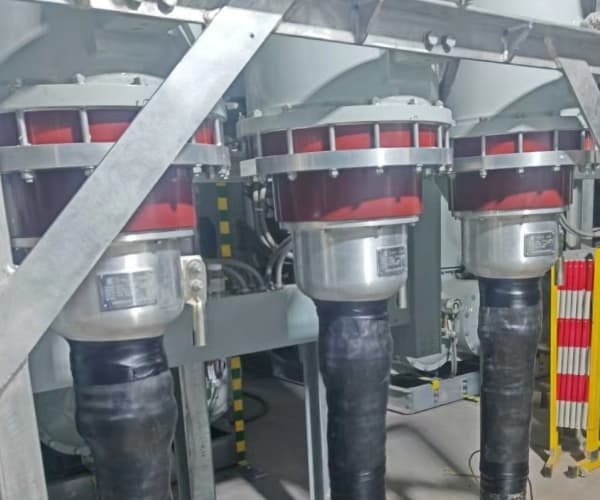

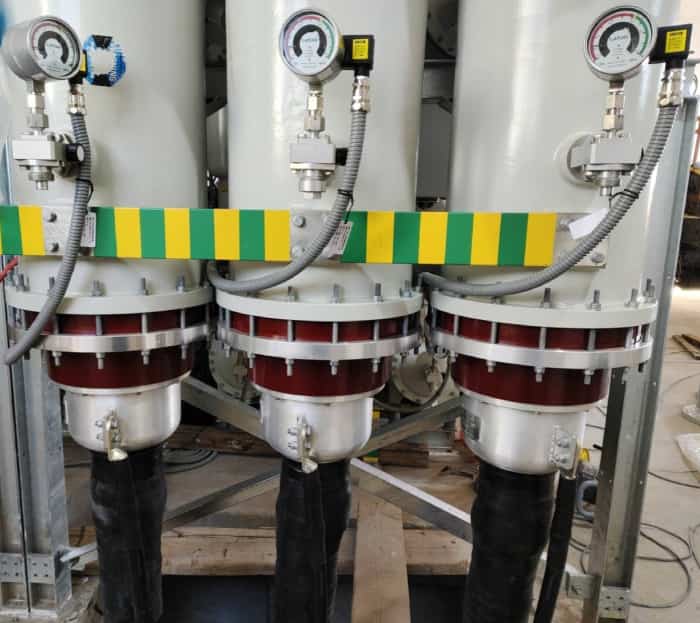

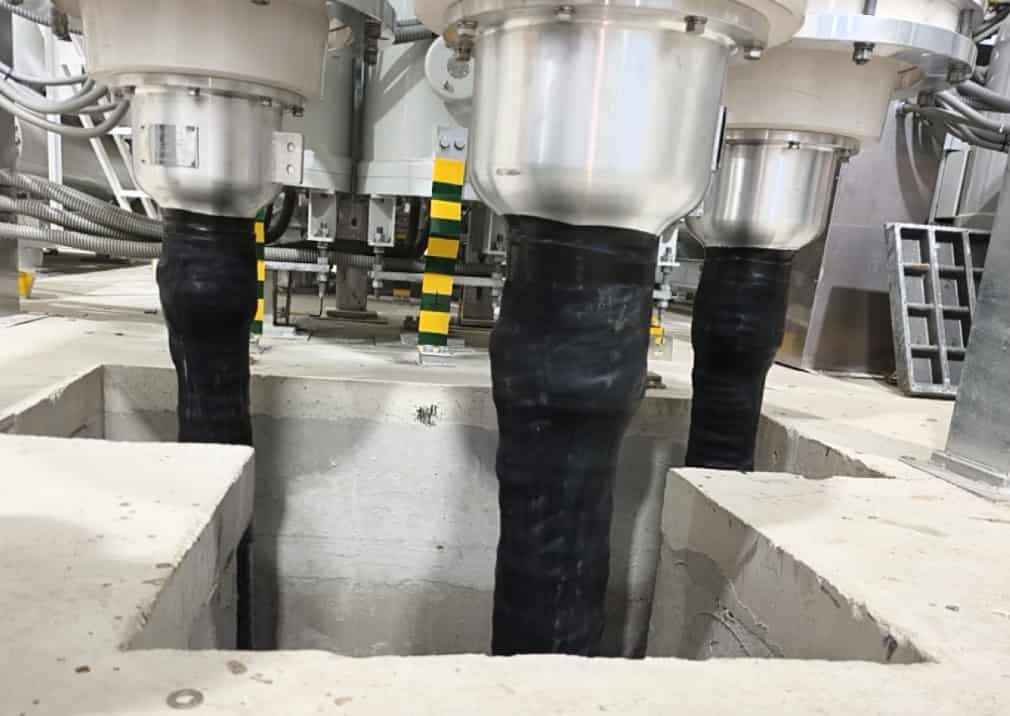

1. 110kV GIS 케이블 종단
110kV GIS 케이블 종단은 XLPE 절연 케이블을 가스 절연 개폐 장치에 연결합니다.. GIS 장비는 절연 매체가 포함된 접지된 금속 인클로저 내부에 전원이 공급되는 구성 요소를 배치합니다., SF₆ 가스 또는 승인된 대체 가스 등.
GIS 케이블 종단은 소형 변전소에서 널리 사용됩니다., 지하 변전소, 도시 전력망, 설치공간이 제한된 산업시설 및 산업시설.
종단은 케이블의 견고한 절연체와 GIS 구획 내부의 절연 시스템 사이에 조화로운 인터페이스를 제공합니다.. 장비 설계에 따라, 연결에는 에폭시 수지 부싱을 사용할 수 있습니다., 플러그인 인터페이스, 또는 다른 제조업체별 계약.
GIS 케이블 종단의 주요 장점은 컴팩트한 설치입니다., 내부 전원이 공급되는 구성 요소 보호, 밀폐된 전기 환경에 대한 적합성.
그럼에도 불구하고, GIS 인터페이스는 보편적으로 상호 교환 가능하지 않습니다.. 종단은 GIS 제조업체의 인터페이스 치수와 일치해야 합니다., 도체 연결 방법, 전기 등급, 및 밀봉 요구 사항.
2. 110kV 변압기 케이블 종단
110kV 변압기 케이블 종단은 고전압 전원 케이블을 전원 변압기의 고전압 측에 연결합니다..
이 유형의 종단은 지하 또는 직접 매설된 케이블이 변압기에 전원을 공급하는 변전소에 사용됩니다.. 변압기 설계에 따라, 케이블은 전용 케이블 박스를 통해 연결될 수 있습니다., 절연 부싱, 또는 특수 플러그인 인터페이스.
종단은 변압기 단자 배열과 호환되어야 합니다., 케이블 도체 치수, 및 단열 요구 사항.
변압기 케이블 연결은 오일이 채워진 구획용으로 설계될 수 있습니다., 건식 인터페이스, 또는 기타 제조업체별 계약. 그러므로, 케이블 종단 자체와 변압기의 외부 부싱을 구별하는 것이 중요합니다..
변압기 교체 프로젝트의 경우, 구매자는 변압기 제조업체를 확인해야 합니다., 모델, 터미널 도면, 케이블 입구 배열, 종단을 주문하기 전에 필요한 전기 등급.
3. 110kV AIS 케이블 종단
공기 절연 개폐 장치 (AIS) 시스템은 전원이 공급되는 구성 요소와 접지된 구조물 사이의 주요 외부 절연 매체로 공기를 사용합니다..
AIS 변전소에서, 고전압 케이블은 밀폐된 장비 영역 내부에서 종료되거나 지정된 고전압 단자 구조에 연결될 수 있습니다.. 적절한 종단 설계는 장비 레이아웃과 제조업체의 요구 사항에 따라 다릅니다..
GIS 종료와 달리, 밀봉된 가스 절연 인터페이스에 연결됩니다., AIS 케이블 종단은 필요한 절연 간격을 제공해야 하며 공기 절연 배열과 관련된 전기적 스트레스를 견뎌야 합니다..
AIS 관련 케이블 종단에는 도자기 또는 복합 절연체를 사용할 수 있습니다., 디자인에 따라. 일부 설치에서는, 스위치기어나 제어 장비가 실내에 있는 경우에도 케이블 종단이 실외에 위치합니다..
따라서, AIS 케이블 종단을 실내 제품으로 분류하기 전에 실제 설치 환경을 확인해야 합니다..
4. 110kV 건식 케이블 종단 처리
건식 케이블 종단은 종단 설계 내에서 절연유가 필요 없는 견고한 절연 시스템을 사용합니다..
제품에 따라, 절연체에는 실리콘 고무가 포함될 수 있습니다., 에폭시 수지, 또는 기타 자격을 갖춘 재료. 호환 가능한 GIS 연결에 건식 설계를 사용할 수 있습니다., 변압기 인터페이스, 및 기타 특수 고전압 애플리케이션.
오일 누출 위험 감소 등의 장점이 있습니다., 컴팩트한 단열 배치, 종단 어셈블리에서 액체 절연체 제거와 관련된 유지 관리 단순화.
하지만, "건식"이라는 용어는 연결된 장비가 아닌 절연 장치를 설명합니다.. 건식 GIS 종단은 여전히 GIS 종단입니다., 건식 변압기 종단은 변압기 인터페이스용으로 설계되었습니다..
따라서 고객은 견적을 요청할 때 종료 구조와 의도된 적용을 모두 확인해야 합니다..
5. 110kV 플러그인 케이블 종단
플러그인 케이블 종단은 케이블 종단이 호환되는 부싱이나 소켓에 연결할 수 있도록 설계된 인터페이스를 사용합니다..
연결에는 일반적으로 절연체가 포함되어 있습니다., 도체 커넥터, 전기장 제어 구조, 및 기계적 인터페이스. 디자인에 따라, 인터페이스에는 의도된 전기장 분포를 유지하는 데 도움이 되는 전도성 및 반도체 구성 요소가 포함될 수 있습니다..
플러그인 종단은 장비에 호환 가능한 인터페이스가 있는 적합한 GIS 및 변압기 애플리케이션에 사용할 수 있습니다..
주요 장점은 컴팩트한 설치와 정의된 연결 배열입니다.. 또한 보다 광범위한 현장 조립 배열과 비교할 때 특정 설치 절차를 단순화할 수도 있습니다..
하지만, 110kV 등급의 플러그인 종단은 모든 110kV GIS 또는 변압기에서 자동으로 사용할 수 없습니다.. 인터페이스 크기, 단열 배열, 도체 크기, 전기 등급을 모두 확인해야 합니다..
6. 110kV 에폭시 부싱형 케이블 종단 처리
에폭시 부싱 유형 종단은 에폭시 수지 부싱 또는 절연 인터페이스를 사용하여 케이블 연결과 전기 장비 사이에 기계적 지지 및 전기 절연을 제공합니다..
에폭시 부싱은 일반적으로 GIS 케이블 인터페이스와 연관됩니다., 실제 적용은 장비 설계에 따라 다르지만.
부싱은 조화된 단열 시스템의 일부를 형성합니다.. 크기, 전도성 부품, 연결 배열은 관련 케이블 종단 및 수신 장비와 일치해야 합니다..
고전압 애플리케이션용, 잘못된 연결은 절연 간격에 영향을 미칠 수 있으므로 인터페이스 설계가 특히 중요합니다., 전기장 분포, 기계적 신뢰성.
이 종료 유형을 선택하기 전에, 고객은 장비 인터페이스 도면을 확보하고 에폭시 부싱이 GIS 장비와 함께 제공되는지 아니면 케이블 종단 패키지에 포함되어 있는지 확인해야 합니다..
도자기 및 복합 절연체 구조
연결된 장비에 따른 분류 외에, 실내 케이블 종단은 절연 재료와 구조 설계로 구별될 수 있습니다..
7. 도자기형 케이블 종단 처리
도자기 절연체는 고전압 전기 장비에 오랫동안 사용되어 왔습니다.. 올바르게 설계하고 설치하면 우수한 전기 절연성과 기계적 강도를 제공합니다..
장비 설계에 견고한 절연 하우징이나 특정 부싱 배열이 필요한 경우 도자기형 종단을 사용할 수 있습니다..
잠재적인 단점으로는 무게가 더 무겁고 기계적 충격으로 인한 손상 위험이 있습니다.. 손질, 수송, 따라서 설치는 제조업체의 요구 사항을 따라야 합니다..
도자기 종단이 실내 사용에 적합한지 여부는 특정 디자인과 설치 공간에 따라 달라집니다..
8. 복합형 케이블 종단
복합 단열 구조는 일반적으로 고분자 하우징을 사용합니다., 종종 외부 절연 재료로 실리콘 고무를 사용하고 필요한 기계적 하중을 위해 설계된 지지 코어를 사용합니다..
도자기에 비해, 복합 구조는 더 낮은 무게와 향상된 기계적 충격 저항성을 제공할 수 있습니다.. 실리콘 고무 표면은 적절한 환경 조건에서 유용한 소수성 특성을 제공할 수도 있습니다..
복합 재료는 특정 실내 단말 어셈블리 또는 복합 절연 하우징이 필요한 장비 인터페이스에 사용될 수 있습니다..
하지만, 모든 복합 종단이 모든 실내 또는 GIS 애플리케이션에 적합한 것은 아닙니다.. 재료, 치수, 전기적 성능, 기계적 인터페이스는 의도된 서비스 조건에 적합해야 합니다..
절연재와 종단 카테고리를 구별하는 것도 중요합니다.: 복합 종단은 변압기 종단일 수 있습니다., AIS 관련 종료, 또는 다른 전문 디자인.
110kV 실내 케이블 종단의 주요 구성 요소
디자인은 용도에 따라 다르지만, 110kV 케이블 종단 시스템에서 일반적으로 발견되는 여러 구성 요소.
절연체: 전원이 공급된 도체와 접지된 구성요소 사이에 주요 절연을 제공합니다..
전기장 제어 시스템: 케이블 절연체 및 금속 스크린 끝 부분의 전기적 스트레스를 제어합니다..
도체 커넥터: 케이블 도체와 수신 장비 사이의 전기적 연결을 설정합니다..
금속 스크린 및 접지 구성 요소: 케이블 시스템 설계에 따라 지정된 접지 및 고장 전류 경로를 제공하십시오..
기계적 지원: 터미네이션 어셈블리의 필요한 위치와 안정성을 유지합니다..
씰링 부품: 필요한 경우, 장비 인터페이스 또는 밀폐된 구획의 무결성을 유지합니다..
장착 및 설치 액세서리: 대괄호를 포함할 수 있음, 승인된 고정 부품, 설치 설계에 필요한 기타 항목.
정확한 공급 범위는 제조업체마다 다릅니다.. 구매자는 종단 패키지에 포함된 구성 요소와 GIS 또는 변압기 제조업체에서 공급해야 하는 구성 요소를 확인해야 합니다..
전기적 성능 및 적용 표준
110kV 케이블 종단은 해당 애플리케이션의 전기적, 기계적 요구 사항을 충족해야 합니다..
중요한 성능 특성에는 상용 주파수 내전압이 포함됩니다., 번개 전류 내전압, 부분방전 성능, 도체 연결 신뢰성, 열 성능, 지정된 경우 단락 기능.
공칭 110kV 네트워크의 경우, 장비의 최고 전압은 123kV일 수 있습니다., 해당 네트워크 표준 및 프로젝트 요구 사항에 따라. 실제 장비 등급 및 요구되는 테스트 수준은 승인된 기술 사양에서 확인되어야 합니다..
관련 국제 표준에는 다음이 포함될 수 있습니다.:
- IEC 60840 해당 전압 범위의 압출 절연 전원 케이블 및 해당 액세서리용.
- IEC 62271-1 고전압 개폐장치 및 제어장치 공통사양.
- IEC 62271-203 52kV 이상의 가스 절연 금속 폐쇄 개폐 장치용.
- IEC 62271-209 52kV 이상의 가스 절연 금속 폐쇄 개폐 장치에 대한 케이블 연결용.
- IEC 60270 고전압 부분 방전 측정용.
적용 가능한 표준은 제품 및 해당 용도에 따라 다릅니다.. 케이블 액세서리 표준, GIS 장비 표준, GIS 케이블 연결 표준은 서로 다른 요구 사항을 다루므로 상호 교환 가능한 것으로 취급되어서는 안 됩니다..
고객은 해당 에디션을 확인해야 합니다., 테스트 요구 사항, 유형 테스트 증거, 프로젝트 엔지니어 및 장비 제조업체와의 승인 기준.
110kV 실내 케이블 종단에 대한 설치 요구 사항
고전압 케이블 시스템의 장기적인 신뢰성을 위해서는 올바른 설치가 필수적입니다..
첫 번째, 케이블 도체 크기 확인, 절연 직경, 금속 스크린 건설, 및 케이블 제조업체의 데이터. 선택한 종단이 실제 케이블 치수와 일치하는지 확인하십시오..
두번째, 장비 인터페이스 도면을 확인하세요. GIS 및 변압기 연결용, 인터페이스 크기 확인, 도체 연결 방법, 기계적 배열, 그리고 필수 액세서리.
제삼, 승인된 설치 지침에 따라 케이블을 준비하십시오.. 외부 피복 제거, 금속 스크린, 반도체 층에는 세심한 기술이 필요합니다.. XLPE 단열재 표면은 깨끗하게 유지되어야 하며 절단이나 오염이 없어야 합니다..
네번째, 스트레스 제어 구성요소 설치, 절연체, 그리고 지정된 순서의 커넥터. 승인된 도구만 사용하세요, 재료, 및 고정 절차.
마지막으로, 장비 연결을 완료하세요, 접지, 점검, 그리고 지정된 테스트. 모든 고전압 작업은 승인된 안전 및 시운전 절차에 따라 자격을 갖춘 인력이 수행해야 합니다..
올바른 110kV 케이블 실내 종단을 선택하는 방법
적절한 종단을 선택하려면 전기적 성능과 장비 호환성을 모두 고려해야 합니다..
첫 번째 단계는 수신 장비를 식별하는 것입니다.: GIS, 변신 로봇, AIS 관련 장비, 또는 다른 고전압 장치.
다음, 종료 구조 확인, 건식과 같은, 플러그인, 에폭시 부싱형, 도자기형, 또는 복합형. 설명이 겹칠 수 있습니다., 따라서 완전한 제품 구성이 확립되어야 합니다..
세 번째 단계는 케이블 사양을 확인하는 것입니다., 도체 재료 포함, 단면적, 절연 직경, 금속 스크린 배열.
네 번째 단계는 필요한 시스템 전압을 검토하는 것입니다., 장비의 최고 전압, 절연 테스트 수준, 부분 방전 요구 사항, 및 기타 프로젝트별 조건.
마지막으로, 공급 범위 확인, 기술 도면, 설치 지침, 적용 가능한 테스트 보고서, 및 품질 문서.
대체 프로젝트의 경우, 원래 장비 제조업체의 인터페이스 도면은 특히 중요합니다.. 동일한 공칭 전압을 가진 두 개의 종단에는 여전히 호환되지 않는 인터페이스가 있을 수 있습니다..
110kV 실내 케이블 종단 적용
110kV 실내 케이블 종단은 광범위한 전력 인프라 프로젝트에 사용됩니다..
도시 변전소에서는 필요한 설치 공간을 줄이기 위해 GIS 장비를 사용하는 경우가 많습니다.. 지하 변전소도 컴팩트한 케이블 연결 배열의 이점을 누릴 수 있습니다..
산업 시설에서는 110kV 케이블을 사용하여 들어오는 전원 공급 장치를 변압기 및 고전압 개폐 장치에 연결할 수 있습니다.. 재생 가능 에너지 프로젝트는 그리드 연결 변전소에서 실내 케이블 종단을 사용할 수 있습니다., 네트워크 구성에 따라.
대규모 인프라 프로젝트, 철도를 포함해, 공항, 그리고 데이터 센터, 특수한 고전압 케이블 연결이 필요할 수도 있습니다..
각 응용 프로그램에서, 장비 설계에 따라 종단을 선택해야 합니다., 사용 가능한 설치 공간, 전기 요구 사항, 유지관리 전략.
110kV 케이블 종단 솔루션을 위해 Dosense 케이블을 선택하는 이유?
Dosense Cable은 송전 프로젝트용 고전압 케이블 및 케이블 액세서리를 공급합니다.. 110kV 실내 케이블 종단 요구 사항, 선택 과정은 케이블 사양부터 시작됩니다, 연결된 장비, 및 프로젝트 인터페이스 도면.
우리의 기술 및 상업적 평가에서는 GIS 케이블 종단을 고려할 수 있습니다., 변압기 케이블 종단, 호환 가능한 건식 및 플러그인 디자인, 특정 프로젝트 요구 사항에 따른 기타 적절한 케이블 액세서리 구성.
올바른 제품을 식별하는 데 도움을 주기 위해, 고객은 케이블 도체 크기를 제공하는 것이 좋습니다, 절연 직경, 장비 제조업체, 인터페이스 그리기, 필수 표준, 및 설치 조건.
제품 구성, 사용 가능한 테스트 문서, 주문 전 각 프로젝트별로 공급 범위를 확인해야 합니다.. 이는 제안된 종단이 수신 장비 및 의도된 작동 조건과 호환되는지 확인하는 데 도움이 됩니다..
Dosense Cable은 고전압 케이블 및 케이블 액세서리 공급업체입니다., 적합한 전력 전송 애플리케이션을 위한 110kV 케이블 종단 솔루션으로 고객 지원.
